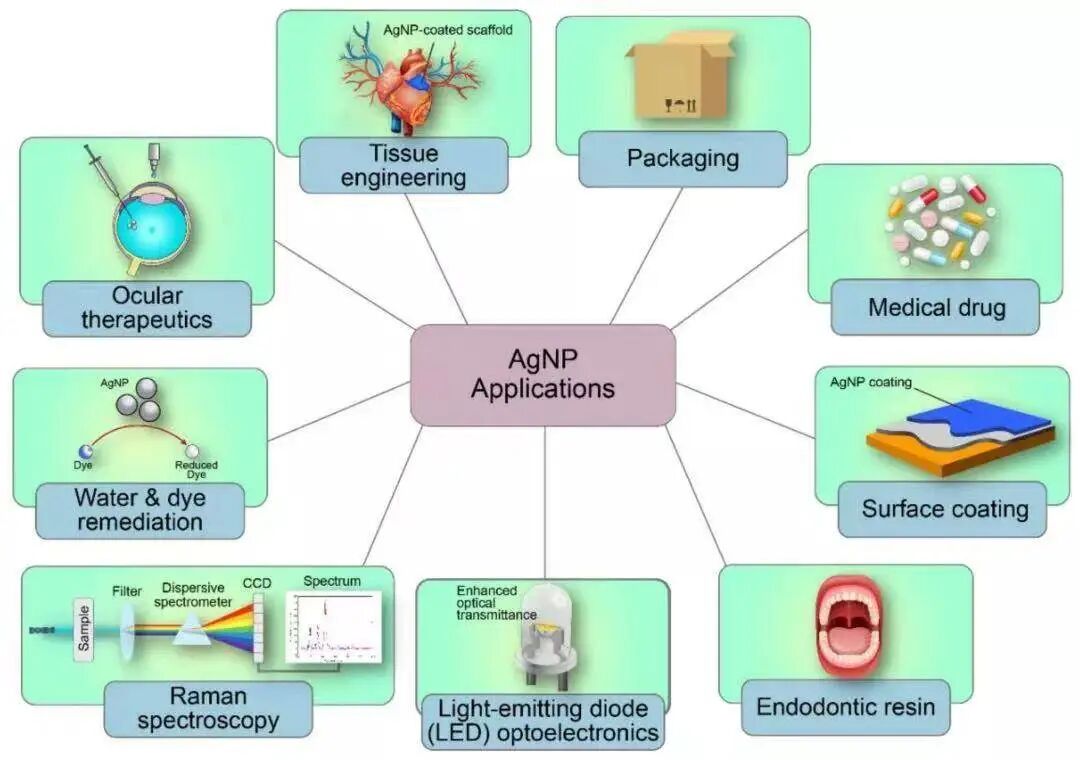

银纳米颗粒是一种黄色透明的胶体溶液，颗粒直径通常只有几十纳米（万分之一毫米）。它们最吸引人的地方在于独特的光学性质。当光照射到银纳米颗粒时，颗粒表面的自由电子会发生集体振荡，产生被称为“表面等离子共振（SPR）”的现象。这种振荡会在特定波长下强烈吸收光线，使纳米粒子呈现出明艳的颜色；粒径和形状不同，吸收的颜色也会改变。正是因为有了这种可调谐的光学响应，银纳米颗粒被广泛应用于传感器、显微成像和医疗等领域。在我们研发的光纤传感器中，银纳米颗粒吸收周围水介质变化引起的光学信号变化，从而检测铵根存在。

除了银纳米颗粒外，聚乙烯吡咯烷酮（PVP）也是关键角色。PVP是一种非离子型的水溶性高分子，常用作分散剂和稳定剂。例如它可以与金属离子络合，防止纳米粒子团聚。在纳米银制备中加入PVP，就像给颗粒穿上一层保护衣，使它们在水中均匀分散、稳定存在。

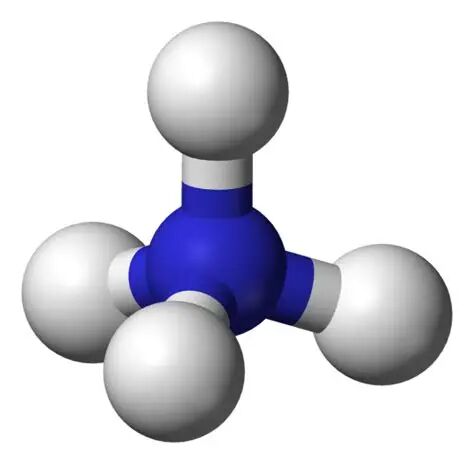

此外研究表明，PVP包裹的银纳米颗粒对铵根离子具有很好的选择性。换句话说，PVP不仅让纳米颗粒稳定，还能“钟情”于水中的氨基分子。当铵根离子接近被PVP包覆的银纳米颗粒时，它们会在颗粒表面发生特殊的结合反应，提高了传感器对铵根的灵敏度和选择性。正是银纳米颗粒的强烈SPR效应和PVP的分散+选择性结合能力，这两种材料的组合让传感器既灵敏又稳健，在检测铵根时发挥了化学奇妙的协同作用。

想象一下，光纤就像一根玻璃“魔法棒”，把光牢牢束缚在纤芯里。但根据光的全反射原理，每次光在纤芯边界折返时，总有一小部分光波以“倏逝波”（evanescent wave）的形式渗透到纤芯之外。这个倏逝波非常微弱，但却能“感受”周围介质的变化。如果我们在光纤表面覆盖金属纳米颗粒（如银纳米），这些纳米颗粒就会与倏逝波发生相互作用，引发表面等离子共振（SPR）。具体来说，当倏逝波中的光子频率与金属纳米颗粒表面电子振荡的固有频率匹配时，银粒子会强烈吸收光能，导致通过光纤传输的光强度发生显著变化。

换句话说，光纤传感器将光和物质的互动悄悄变成了可测的信号：周围液体中物质浓度改变时，会改变光纤表面纳米颗粒周围的折射率或电荷分布，从而影响SPR共振条件，进而改变光纤末端输出光信号的强度或特征。比如，在我们的铵根传感器中，当铵根离子与PVP包被的银纳米颗粒结合聚集时，它们改变了颗粒附近的折射率，导致透射光强度随之变化。测量这一变化后，就可以反推出水中铵根浓度。实际上，实验证明，经过银纳米颗粒修饰的光纤传感器输出信号更强、灵敏度更高，就像给光纤装上了“超级天线”，让它能捕捉到更细微的水中变化。

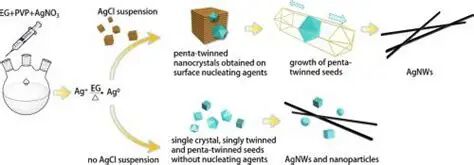

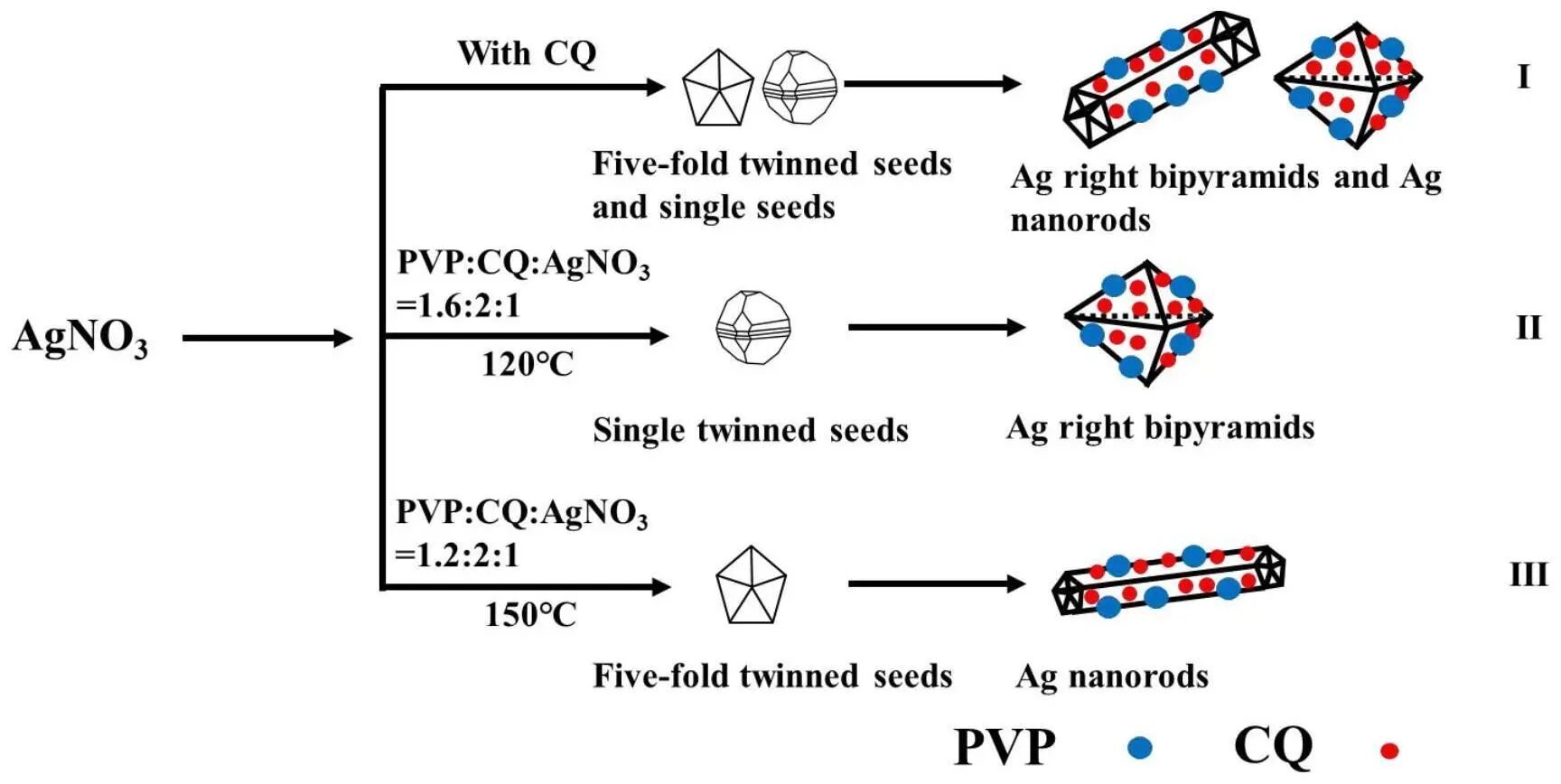

实验结果显示，两种合成方法制得的传感器表现截然不同。多元醇法制备的PVP-Ag纳米颗光纤传感器，在0.054–13.4 M（莫耳浓度）范围内与铵根浓度呈高度线性关系（相关系数R²≈0.9992），检测下限达0.0489 M（约48.9 mM），电压灵敏度高达1.33 mV/M。相比之下，冷法制备的传感器线性较差（R²≈0.4588），检测下限只有0.1594 M，灵敏度仅为0.06 mV/M。换算成实际浓度，多元醇法的传感器检测限远优于冷法。这意味着多元醇法产物对铵根更“敏感”。这与前述多元醇法出现纳米柱形结构的结果吻合：更丰富的粒子形态提供了更强的光学响应。

同时，该传感器对常见干扰离子具有良好抗干扰能力。实验表明，在相同条件下，加入等摩尔浓度的钾离子（K⁺）或钠离子（Na⁺）时，传感器信号变化远小于铵根离子。可见，PVP-Ag纳米颗粒光纤装置对铵根具有优秀的选择性，能够区分其他大体量的碱金属离子。此外，环境光照对传感结果几乎没有影响：实验中切换实验室灯光照明，无论开灯或关灯，传感器的输出电压几乎不变。这说明该传感器在户外或室内复杂光照条件下均能稳定工作。

综上，本实验开发的纳米银光纤传感器不仅检测灵敏度高、线性好，而且对干扰离子和环境因素不敏感。这些性能亮点使其成为一种快速、可靠的水质现场检测工具，为未来水环境监测提供了坚实基础。
